Tri Power X33 TE (10 - 80 kVA) und
Tri Power X33 KE (10 - 20 kVA , kleines Gehäuse) ->

Die Tri Power X33 TE und KE Serie von Alpha Technologies vereint HighTech, Leistung und Benutzerfreundlichkeit auf höchstem Niveau. Sie bieten für jede Art von Last die maximale Versorgungssicherheit und Spannungsqualität und können beispielsweise für die Absicherung von IT-Infrastrukuren, sensiblen Anwendungen, Beleuchtung, Gebäudeleit- und Sicherheitstechnik eingesetzt werden.
Tri Power X33 TE
Online USV-Anlage     10-80kVA  3 /3ph.
VFI-SS-111 Klasse 1
3-Phasen USV 10 bis 80 kVA
  • Level 3 IGBT-Technologie
  • Ausgangs Power Faktor 1.0
  • 96% Effizienz im Online Mode
  • Eingangs Power Faktor>99%
  • THDi <3%
  • Standardmäßig mit doppelter Netzeinspeisung und Parallel-Karte (Option)
  • 32 bis 40 Batterien pro Strang wählbar
  • Einfache Wartung durch intelligente Fehleranalyse
  • LCD- Display mit Swype Technik
  • Optional:Interner Isolations Transformator
  • Optional: Cold Start Kit
  • Optional: Erweiterung durch Batterieeinschübe, anstatt Direktbefestigung der Batterien
  • Anzahl interner Batterien begrenzt, ext. Batterieschränke für lange Überbrückungszeiten möglich, hierfür ist eine ext. BAE (Batterie Anschalt Einheit) vorgeschrieben

    Die Tri Power X33 TE wurde auf der Basis modernster Komponenten und state-of-the-art Technologien entwickelt. Für industrielle Applikationen - z.B. zur galvanischen Isolation der zu versorgenden Last - kann die Tri Power X33 TE mit einem internen Ausgangstransformator aufgerüstet werden. Die geringe harmonische Verzerrung am Eingang (THDi) von unter 3% bleibt dabei erhalten.


ArtikelnummerkVAmin. **BeschreibungBreiteTiefeHöheGew.VK zzgl. MwSt.DBLMAN
USV-Elektronik 10 kVA



mm
mmmmkgEURO
TRI-X33TE-10-0
100Einzelanlage
4408601390106
5231.-



Komplettanlagen 10 kVA, inkl. Batterien10-12 Jahre








TRI-X33TE 10-8
108USV-Schrank, inkl. Batterien
4408601390211
6635.-



TRI-X33TE 10-14
1014USV-Schrank, inkl. Batterien *
4408601390209
6858.-



TRI-X33TE 10-25
1025USV-Schrank, inkl. Batterien
4408601390311
7892.-



TRI-X33TE 10-37
1037USV-Schrank, inkl. Batterien *
4408601390309
8337.-



USV-Elektronik 20 kVA











TRI-X33TE-20-0
200Einzelanlage
4408601390108
5796.-



Komplettanlagen 20 kVA, inkl. Batterien10-12 Jahre








TRI-X33TE 20-4
204USV-Schrank, inkl. Batterien*
4408501320211
7425.-



TRI-X33TE 20-9
209USV-Schrank, inkl. Batterien
4408501320313
8460.-



TRI-X33TE 20-14
2014USV-Schrank, inkl. Batterien*
4408501320311
9043.-



USV-Elektronik 30 kVA











TRI-X33TE 30-0
300Einzelanlage
4408601390152
7302.-



Komplettanlagen 30 kVA, inkl. Batterien 10-12 Jahre








TRI-X33TE 30-7
307USV-Schrank, inkl. Batterien*
4408501320335
10.410.-



USV-Elektronik 40 kVA











TRI-X33TE 40-0
400Einzelanlage
4408601390154
9112.-



Komplettanlagen 40 kVA, inkl. Batterien10-12 Jahre








TRI-X33TE 40-4
404USV-Schrank, inkl. Batterien*
4408501320350
12.393.-



USV-Elektronik 60 kVA











TRI-X33TE 60-0
600Einzelanlage
6008271345200
11.575.-



USV-Elektronik 80 kVA











TRI-X33TE 80-0
800
Einzelanlage
6008271345210
12.825.-



Hinweis: Längere Überbrückungszeiten durch ext. Batterieschrank auf Anfrage möglich.
Hinweis: Überbrückungszeit bei Volllast ist bei Power Faktor 0,8 berechnet (mit CSB Batterien)
* Batterien 9 AH / 12 V - 5-Jahres-Batterien
** Zeilen, die in der Spalte min=Minuten keinen Zahl enthält, haben keine internen Batterien verbaut. Hier werden dann individuell ext. Batteriesysteme              konfiguriert, die eine lange Überbrückungszeit zulassen.
Lieferumfang USV:
Auslieferung: Geprüfte und anschlussfertige, mit ext. Batteriesystemen ist die Installation der Batterien Vorort durchzuführen
Deutsches oder englisches Bedienerhandbuch
NEU:

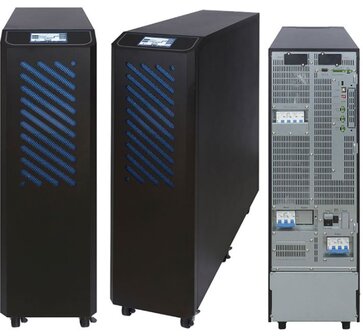

Tri Power X33 KE  kompakt
Online USV-Anlage                              10-20kVA
VFI-SS-111 Klasse 1                   Sinus 3 ph./3ph.
3-Phasen USV  im Kleinformat 10 - 20 kVA

Leistung: 10kVA/9kW - 15kVA/13,5KW - 20kVA/18KW
Eingang: 230/400 VAC, 50Hz (60Hz), N, PE  3phasig
Ausgang: 230/400 VAC +/- 1%, 50Hz (60Hz), N, PE  3phasig
kompaktes Format 260 x 890 x 850 mm

Ausgangs-Powerfaktor 0,9
Eingangs-Powerfaktor < 0,99
Hohe Effizienz im Online Mode (98 %)
THDI < 3 % für minimale Netzbelastung
26 bis 40 Batterien pro Strang wählbar
Kaltstart-Funktion standardmäßig integriert
Optional: SNMP, RS485, Modbus, Temp. Sensor
Einfach Einstellungen auf SD-Karte laden
Einfache Wartung durch intelligente Fehleranalyse
Benutzerfreundliches Touch Display mit Swype Technik
Parallelaufbau bis zu 6 Einheiten zur Leistungserweiterung oder Redundanz, einstellbar via LCD

ArtikelnummerkVAmin. **BeschreibungBreiteTiefeHöheGew.VK zzgl. MwSt.DBL

USV-Elektronik 10 kVA



mm
mmmmkgEURO

TRI-X33KE-10-0
100Einzelanlage ohne Batterien
26089085074
3473.-



Komplettanlagen 10 kVA, inkl. Batterien
10-12 Jahre








TRI-X33KE 10-11
1011USV-Schrank, inkl. Batterien*
260890850174
4798.-



USV-Elektronik 15 kVA











TRI-X33KE-15-0
150
Einzelanlage ohne Batterien
26089085076
4245.-



Komplettanlagen 15 kVA, inkl. Batterien
10-12 Jahre







TRI-X33KE-15-6
156
USV-Schrank, inkl. Batterien*
260890850176
5570.-



USV-Elektronik 20 kVA









TRI-X33TE 20
200
Einzelanlage ohne Batterien
26089085076
4425.-



Komplettanlagen 20 kVA, inkl. Batterien
10-12 Jahre







TRI-X33TE 20-4
204USV-Schrank, inkl. Batterien*
260890850176
5750.-



Hinweis: Längere Überbrückungszeiten durch ext. Batterieschrank auf Anfrage möglich.
Hinweis: Überbrückungszeit bei Volllast ist bei Power Faktor 0,8 berechnet (mit CSB Batterien)
* Batterien 9 AH / 12 V - 5-Jahres-Batterien
** Zeilen, die in der Spalte min=Minuten keinen Zahl enthält, haben keine internen Batterien verbaut. Hier werden dann individuell ext. Batteriesysteme              konfiguriert, die eine lange Überbrückungszeit zulassen.
Lieferumfang USV:
Auslieferung: Geprüfte und anschlussfertige, mit ext. Batteriesystemen ist die Installation der Batterien Vorort durchzuführen
englisches Bedienerhandbuch
USV Zubehör  X33TE_KE
Zubehör
kVABeschreibungBreiteTiefeHöheVK zzgl. MwSt.DBLMAN
Batterieabsicherung, BAE


mm
mmmm
EURO


35 A - 125A Typ gG
10-40
1Strang Batterien
150140300
509.-



35 A - 125A Typ gG - 2 Stränge
10-40
2Stränge Batterien
300140300
850.-



125 A - 250A Typ gG
60-80
1Strang Batterien
150140300
944.-



125 A - 250A Typ gG
60-80
2Stränge Batterien
300140300
1889.-



Externe Handbypässe










HU 63A / 1-4 DS
10-30
externer manueller Bypass
400250500
911.-



HU 125A/1-4 DS
40-60
externer manueller Bypass
400250500
1223.-



HU 160A/1-4 DS
80
externer manueller Bypass
600350760
2772.-



Zubehör USV:










TRI-X33-TE-Relay
10-60
Slot Karte mit jeweils 6 programmierbarenen Eingangs- und Ausgangsrelais
244.-



TRI-X33-TE-MODBUS RS 485
10-60
Slot Karte für Modbus RS 485



244.-



TRI-X33-TE Cold Start 10-20
10-20
DC Cold Start Kit Einschaltschutz



enthalten



TRI-X33-TE Cold Start 30-40
30-40
DC Cold Start Kit Einschaltschutz



442.-



TRI-X33-TE Cold Start 60
60
DC Cold Start Kit Einschaltschutz



798.-



TRI-X33-TE parallel kit10-60
parallel Verbindungs Kit (pro USV erforderlich bei Parallelschaltung)


183.-



TRI-X33-TE-internal battery kit
10-40
Batterieeinbau Kit für 40 Batterien, inkl. Einschübe und Verbindungskabel


109.-



TRI-X33-TE- Temperatursensor
10-80
Temperatursensor für externe Batterien



19.-



Software EDV










SNMP CS141 BSC


SNMP-Adapter inkl. MIB & 1x RCCMD Lizenzintern
338.-



RCCMD


Remote control & Command Lizenz
31.-



Die Gerätegewährleistung beträgt 24 Monate
Alle Preise gelten in € (Euro), zzgl. ges. MwSt., ab Lager Schwabach. (Irrtümer und Änderungen vorbehalten)
