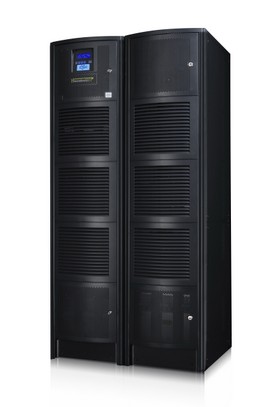

Tri-Power X33 MOD HP: das modulare High Performance USV-System von 10 bis 80kVA

Das neue Tri-Power MOD HP System von Alpha Technologies ist eine USV, die alle Punkte zur Erreichung eines energieeffizienten und nach ökonomischen Gesichtspunkten langlebigen USV-Systems mit allen Vorteilen eines modularen, skalierbaren und redundanten Aufbaus eines Doppelwandler-USV-Systems vereint. Die in ihrer Funktionseinheit zueinander redundanten Powermodule mit 3,4, 5,0 und 6,7 kVA lassen sich beliebig kombinieren – es sind nahezu 50 Konfigurationsvarianten mit nur 3 Modulschränken möglich – und sind dank des geringen Modulgewichts von maximal 9 kg leicht zu installieren und auszutauschen. Die Ein- und Ausgänge können auf dreiphasige oder einphasige Spannungen eingestellt werden. USV Anlagen der Tri Power X33 Mod Serie eignen sich zur zentralen und dezentralen Absicherung aller kritischen Lasten sowohl im Bereich IT als auch Industrie und überzeugen vor allem durch ihre einfache Handhabung

  • Modular und skalierbar von 10 bis 80kVA
  • Ausgangs-Powerfaktor 0.9
  • Einfach zu installieren - einfach zu bedienen- einfach zu warten - einfach zu erweitern
  • Kundenspezifische Konfiguration mit 3.4, 5.0 und 6.7 kVA Power Modulen
  • High Performance auf kleinstem Raum: z.B. 15 kVA N+1 redundantes System - komplett modular - mit 15 Minuten Autonomiezeit in nur einem Gehäuse
  • Kostengünstige N+X Redundanz; auch phasenweise
  • Modularer Batterieaufbau
  • Fortschrittliches Batteriemanagement
  • Doppelte Netzeinspeisung (Double Input) Mod HP40, 45 und 60kVA
  • Klassifizierung nach IEC 62040-4  VFI-SSS-111

Konfigurierbare Ein- und Ausgangsspannung:

  • 400 V Eingang - 400 V Ausgang
  • 400 V Eingang -230 V Ausgang
  • 400 V Eingang - 3 x 230 V Ausgang (unabhängig)
  • und sogar 230 V Eingang und 400 V Ausgang (phasenrichtig)



TRI-POWER X33 MOD-HP
Online USV-Anlage                               10-80 kVA
VFI-SS-111 Klasse 1                            Sinus
3-Phasen USV 10 bis 80 kVA
VFI-SS-111 Klasse 1, Online
  • Leistung:10kVA/9kW - 60kVA/54kW
  • Eingang:230/400 VAC , 50(60)Hz, N, PE (3phasig oder 1phasig)
  • Ausgang:230 VAC/400VAC +/- 1%, 50(60)Hz, N, PE (3phasig oder 1phasig)
  • Technische Ausführung: gemäss techn. Datenblatt TRI-POWER X33 MOD-HP
Die Konfektionierung der TRI-POWER X33 MOD-HP USV Anlagen findet immer kundenspezifisch in unserem Werk
in Schwabach statt. Daher werden in dieser Preisliste nur die Komponenten mit Preisen angegeben.
Aufgrund der vielfältigen Konfigurationsmöglichkeiten, stellen wir Ihnen gerne die gewünschte Konfiguration zusammen Beispiel: wie konfigurieren wir diese Systeme
Beispiel: wie konfigurieren wir diese Systeme
Artikelnummer BeschreibungBreiteTiefeHöheVK zzgl. MwSt.DBLMAN
Inverter Schränke für 3.4kVA, 5.0kVA und 6.7kVA-Module
mm
mmmmEURO
MPCS 3-16-HP2Leeres Power Cabinet mit 3 leeren Power Slots und 16 leeren Batterie Slots (10, 15 kVA oder 20kVA)
41462816503.023.-


MPCS 6-12-HP2Leeres Power Cabinet mit 6 leeren Power Slots und 12 leeren Batterie Slots (maximal 30kVA)
41462816503.234.-


MPCS 9-0-HP2
Leeres Power Cabinet mit 9 leeren Power Slots keine Batterieslots (10 - 60kVA)
41462816503.920.-


MPCS 12-0-HP2
Leeres Power Cabinet mit 9 leeren Power Slots keine Batterieslots (10 - 80kVA)
414
628
1650
5.052,-




Batterie Schrank






MBC20E
Leerer Batterieschrank mit 20 Slots
41462816502.208.-


Power Module






MPM 3.4 -HP2
Power Module 3.4 kVA



750.-


MPM 5.0 -HP2
Power Module 5.0 kVA



1.003.-


MPM 6.7 -HP2
Power Module 6.7 kVA



1.391.-


MOD-BLANK-PANEL-POWERSLOT
1 Blindplatte für offene Powerslots, inkl Schrauben



22.-



Batterieeinschübe















MBD 9,0 AH
Batterieeinschub mit 5 x 9.0 AH Batterien



222.-


MOD-BLANK-PANEL-BATTERYSLBlindplatte zur Abdeckung von 4 Batterieslots


31.-



Zubehör/Software






SNMP CS141 BSC
SNMP-Adapter incl. MIB & 1x RCCMD Lizenz


intern258.-


RCCMD
Remote control & Command Lizenz



28.-











Artikelnummer
Beschreibung
Abmessung, mm
VK zzgl. MwSt.
DBLMANBilder
externe Wartungsbypässe mit Drehschalter:






HU 63 A/1-2 DS1 phasig-10kVA500x400x250
822.-


HU 125 A/1-2 DS
1 phasig-20kVA
600x380x350
1.128.-


HU 63 A/1-4 DS
3 phasig-10-30kVA
500x400x250
822.-


HU 125 A/1-4 DS
3 phasig-40-60kVA
600x380x350

1.128,-



HU 160 A/1-4 DS
3 phasig-80kVA
760x600x350
2.373.-



Lieferumfang USV:
Geprüfte und anschlussfertige Lieferung
Deutsches oder englisches Bedienerhandbuch










ArtikelnummerkVABeschreibung


VK zzgl. MwSt.DBLMAN
Batterieabsicherung, BAE




EURO
35 A - 125A Typ gG NH0010-201Strang Batterien



444.-


35 A - 125A Typ gG NH00
10-20
2Stränge Batterien



733.-


125A - 250A Typ gG NH1
30-401Strang Batterien



775.-


125A - 250A Typ gG NH1
30-40
2Stränge Batterien



1536.-


250A - 400A Typ gG NH2
60-80
1Strang Batterien



1267.-






TRI-POWER X33 HIMOD-HF -HP
Online USV-Anlage
VFI-SS-111 Klasse 1



Online High Efficiency Modular USV VFI-SS-111
15 bis 294 kW - skalierbar bis 1200kW (einschließlich Redundanz)
modulare USV


TRI-POWER X33 HIMOD-HF
Online USV-Anlage                             15-125 kW
VFI-SS-111 Klasse 1                            Sinus
3-Phasen USV 15 bis 125 kW
VFI-SS-111 Klasse 1, Online
  • Leistung:15 bis 125 kW- skalierbar bis 1200 kW (einschließlich Redudanz)
  • Eingang:400 VAC, 50(60) Hz, N, PE (3phasig)
  • Ausgang:400 VAC +/-50(60) Hz, N, PE (3 phasing)
  • Technische Ausführung: gemäss techn. Datenblatt TRI-POWER X33 HIMOD-HP
Die Konfektionierung der TRI-POWER X33 HIMOD-HP USV Anlagen findet immer kundenspezifisch in unserem Werk in Schwabach statt. Daher werden in dieser Preisliste nur die Komponenten mit Preisen angegeben.
Aufgrund der vielfältigen Konfigurationsmöglichkeiten, stellen wir Ihnen gerne die gewünschte Konfiguration zusammen

ArtikelnummerBeschreibungBreiteTiefeHöheGew.VK zzgl. MwSt.DBL

Inverter Schränke für 3 phasen 42 kW Modulemmmmmmkg/nettoEURO


MPCB 5-HFLeeres Power Cabinet mit 5 leeren Power Slots für max. 5x15 kW oder 5x25 kW600105020001457.980.-


MPCB 4-6-HF
Kombi Gehäuse mit 4 leeren Power Slots und Platz für 6 Batterie Kits
für max. 4x15 kW oder 4x25 kW
6001050200035011.548.-


Power Modul









MBC 15-HF
Power Modul 15kW
450
70688243.491.-


MBC 25-HF
Power Modul 25kW
450
70688254.072.-



Batterie-Kit








MBDBS9.0Batterie Set mit 40x9 AH-Batterien, 10 Jahres Batterien nach EUROBAT,
Kit besteht aus 4 vollbestückten Einschüben mit je 10 Batterien
1.864.-


Zubehör/Software








HIMOD-HP SNMP Karte
SNMP-Adapter , slot in



inter149-


RCCMD
Management und Shutdown software für Win-Linux-Mac Os




88.-


Parallel KitKit zum parallelschalten der Inverterschränke


inter171.-


Lieferumfang USV:
Geprüfte und anschlussfertige Lieferung
Deutsches oder englisches Bedienerhandbuch


TRI-POWER X33 HIMOD-HP
Online USV-Anlage                              42-294 kW
VFI-SS-111 Klasse 1                            Sinus
3-Phasen USV 25 bis 294 kW
VFI-SS-111 Klasse 1, Online
  • Leistung:42 bis 294 kW- skalierbar bis 1200 kW (einschließlich Redudanz)
  • Eingang:400 VAC, 50(60) Hz, N, PE (3phasig)
  • Ausgang:400 VAC +/-50(60) Hz, N, PE (3 phasing)
  • Technische Ausführung: gemäss techn. Datenblatt TRI-POWER X33 HIMOD-HP
Die Konfektionierung der TRI-POWER X33 HIMOD-HP USV Anlagen findet immer kundenspezifisch in unserem Werk in Schwabach statt. Daher werden in dieser Preisliste nur die Komponenten mit Preisen angegeben.
Aufgrund der vielfältigen Konfigurationsmöglichkeiten, stellen wir Ihnen gerne die gewünschte Konfiguration zusammen

ArtikelnummerBeschreibungBreiteTiefeHöheGew.VK zzgl. MwSt.DBL

Inverter Schränke für 3 phasen Powermodule
mmmmmmkg/nettoEURO


MPCB 7-HPLeeres Power Cabinet mit 7 leeren Power Slots und 6001050200032012.491-


MPCB 3-5-HPKombi Gehäuse mit 3 leeren Power Slots und Platz für 5 Batteriekits6001050200028010.838.-


Batterie Schrank








MBC 9-HPLeerer Batterieschrank für bis zu 9 Batteriekits600105020002808.266.-


Power Modul








MPM 42-HPPower Modul 42kW450178700385.716.-


Batterie-kit








MBDBS9.0Batterie Set mit 40x9 AH Batterien, 10 Jahres Batterien nach EUROBAT
Kit besteht aus 4 vollbestückten Batterieeinschüben mit je 10 Batterien
1.908.-


Zubehör/Software








HIMOD-HP SNMP Karte
SNMP-Adapter, slot in


intern149.-


RCCMD
Management und Shutdown software für Win-Linux-Mac Os




88.-


Parallel KitKit zum parallelschalten der Inverterschränke


intern171.-


Lieferumfang USV:
Geprüfte und anschlussfertige Lieferung
Deutsches oder englisches Bedienerhandbuch
